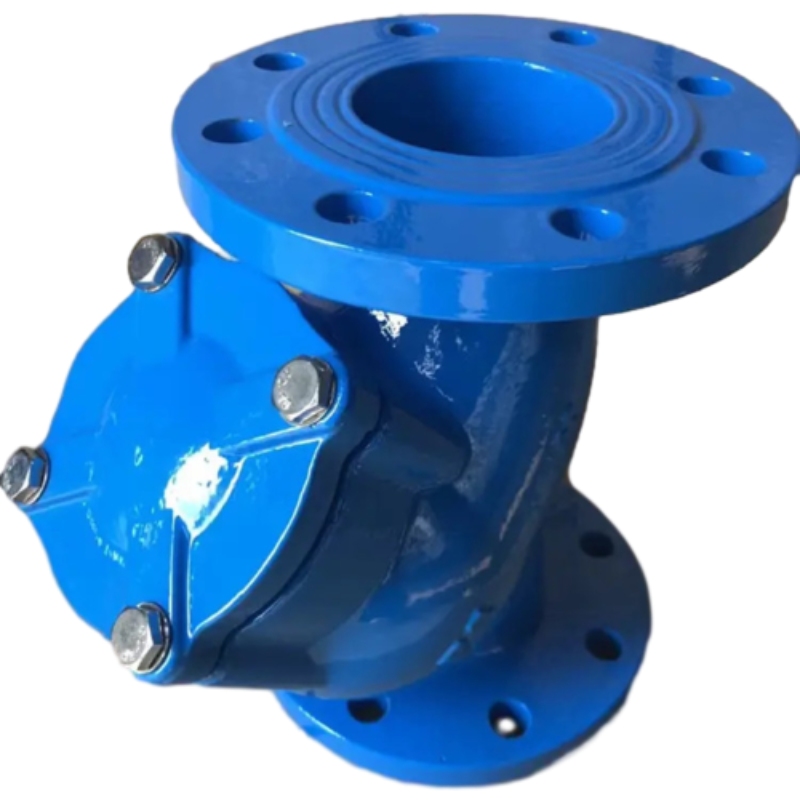

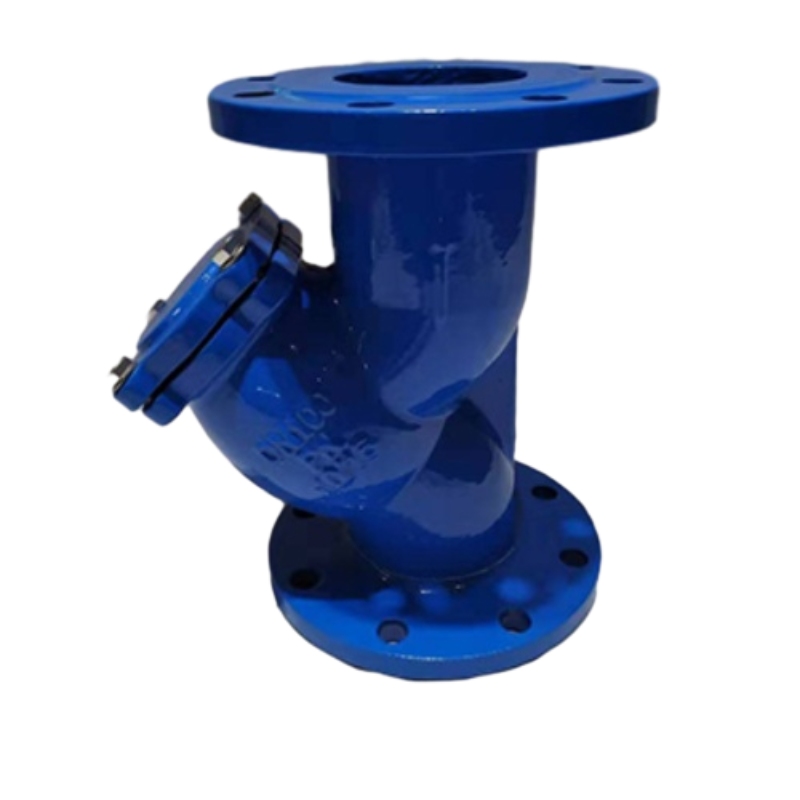

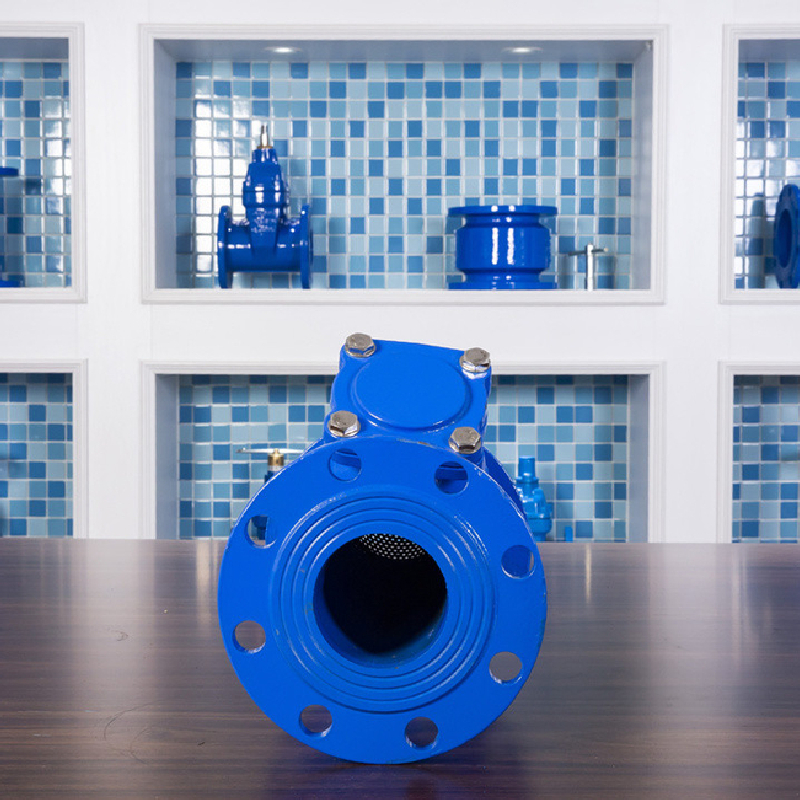

Y Tip Süzgeç

Y tipi filtrenin yapısı düşük direnç ve uygun kanalizasyon deşarjına sahiptir.

Filtre ekranının silindirik bir filtre sepeti şekline girmesinin nedeni, tek katmanlı bir ekrandan daha güçlü olan mukavemetini arttırmaktır ve Y şeklindeki arayüzün alt ucundaki flanş örtüsü filtre sepetine bırakılan parçacıkları periyodik olarak çıkarmak için sökülebilir.

Y tipi filtre, gelişmiş yapı, küçük direnç ve uygun kanalizasyon deşarj özelliklerine sahiptir. Y-tipi filtrenin uygun ortamı su, yağ ve gaz olabilir. Genel olarak, su ağı 18-30 ağ, havalandırma ağı 10-100 ağ ve yağ geçirme ağı 100-480 ağdır. Sepet filtresi esas olarak bağlantı borusu, ana boru, filtre mavisi, flanş, flanş kapağı ve bağlantı elemanlarından oluşur. Sıvı filtre mavisine ana borudan girdiğinde, katı safsızlık parçacıkları filtre mavisine bloke edilir ve temiz sıvı filtre mavinden geçer ve filtre çıkışından boşaltılır.

1. Güzel modelleme, vücutta bir basınç test deliği önceden ayarlanmıştır.

2. Uygun ve hızlı kullanım. Kullanıcının gereksinimine göre, gövdedeki vidalı tapayı bir bilyalı valf haline getirmek ve çıkışının kanalizasyon borusuna bağlanmasına izin vermek mümkündür, bu da kaputu çıkarmak için kanalizasyonun basınçla taramasını sağlayabilir.

3. Farklı filtreleme doğruluklarının filtreleme ekranları, kullanıcının gereksinimine göre sağlanabilir, bu da filtreleme ekranının daha rahat bir şekilde temizlenmesini sağlar.

4. Sıvı kanalı bilimsel ve makul bir şekilde, daha küçük akış direnci ve daha fazla akışla tasarlanmıştır. Ağın toplam alanı DN’nin 3-4 katı olarak gelir.

5. Teleskopik tip, kurulumu ve kaldırmayı daha uygun hale getirir.

Y Tip Süzgeç Fonksiyonu

Çeşitli endüstriyel uygulamalarda, makine ve sistemlerin etkili çalışması çok önemlidir. Bu sistemlerin güvenilirliğini ve uzun ömürlülüğünü sağlayan önemli bir bileşen Y tipi süzgeçtir. Genellikle gözden kaçan bu cihaz, sıvı bütünlüğünün korunmasında enstrümantal bir rol oynar.

Y tipi bir süzgeçin birincil fonksiyonu, istenmeyen kalıntıları ve parçacıkları sıvı akışından filtrelemektir. Bu, pompalara, valflere ve diğer aşağı akım ekipmanlarına potansiyel olarak hasara neden olabilecek kir, pas, ölçek ve diğer kirleticileri içerebilir. Bu safsızlıkları etkili bir şekilde yakalayarak, Y tipi bir süzgeç tüm sistemi korur, bakım maliyetlerini azaltır ve beklenmedik kesinti süresini önler.

Y tipi süzgeçi diğer filtreleme cihazlarından ayıran şey, benzersiz tasarımıdır. Y şeklindeki gövdesi olarak adlandırılan süzgeç, sıvının geçmesine izin verirken partikül maddeyi yakalayan bir ekrana sahiptir. Bu tasarım kolay bakımı kolaylaştırır; Süzgeç tıkandığında, sistemin akışını bozmadan kolayca temizlenebilir veya değiştirilebilir. Bu kolaylık, sürekli operasyonun kritik olduğu ortamlarda önemli bir avantajdır.

Y tipi süzgeçler, su arıtma, kimyasal işleme, petrol ve gaz dahil olmak üzere çeşitli endüstrilerde yaygın olarak kullanılmaktadır. Hem yatay hem de dikey boru hattı konfigürasyonlarında kullanılabilirler, bu da onları farklı uygulamalar için çok yönlü hale getirir. Sisteminizin özel gereksinimlerini anlamak, uygun Y tipi süzgeçin seçilmesine, optimum performans ve korumanın sağlanmasına yardımcı olacaktır.

Sonuç olarak, Y tipi süzgeç birçok sıvı taşıma sisteminde önemli bir bileşendir. İşlevi sadece filtrelemenin ötesine uzanır; Sonuçta verimlilik ve maliyet etkinliğini sağlayarak tüm operasyonun güvenilirliğini artırır. Doğru Y tipi süzeye yatırım yaparak, işletmeler ekipmanlarını koruyabilir ve sorunsuz operasyonel akışları koruyabilir ve bu genellikle takdir edilmeyen cihazın önemini vurgulayabilir.

DN15’ten DN400’e kadar: Bu y tip süzgeç nasıl bir boru hattı enkaz ustası olur

Storaen’in Y tipi süzgeç, konut, ticari ve ağır hizmet tipi endüstriyel uygulamalara sorunsuz bir şekilde adapte olan endüstriyel sınıf DN400’e (16 ” kompakt DN15’ten (0.5 ”) eşsiz bir boyut aralığı sunan çok yönlü boru hattı koruması standardı ayarlar. Önde gelen metal süzgeç ve dökme demir y süzgeç sağlayıcısı olarak, tüm boru hattı ölçeklerinde pas, ölçek, kum ve diğer katıları yakalamak için evrensel bir çözüm sunmak için sağlam malzemeleri, hassas mühendisliği ve özelleştirilebilir özellikleri birleştiriyoruz.

Her uygulama için boyut dahil tasarım

1. Minyatür Sistemler (DN15 – DN50 / 0.5 ” – 2”)

Konut sıhhi tesisat, HVAC üniteleri ve küçük makineler için ideal olan bu Y tipi filtreler (örn. DN25), sıkı boşluklarda kolay kurulum sağlayan dişli bağlantılara sahip hafif dökme demir veya karbon çelik gövdelere sahiptir. 20-200 örgü paslanmaz çelik ekran (304/316L), parçacıkları 75μm kadar küçük çıkarır, muslukları, valfleri ve pompaları enkazdan enkazdan korur – apartman komplekslerinde veya ticari mutfaklarda su basıncını korumak için kritik.

2. Orta Boyut Endüstriyel Boru Hatları (DN65-DN200 / 2.5 ”-8”)

Üretim tesisleri ve yardımcı ağların işgücü, bu flanşlı süzgeçler (sh/t3411 başına RF/FF bağlantıları) denge dayanıklılığı ve verimliliği:

Ağır hizmet yapımı: QT450 sünek demir veya WCB karbon çelik muhafazaları, 16MPA’ya kadar basınç derecelerine ve -5 ° C ila 450 ° C arasındaki sıcaklıklara dayanarak buhar, yağ ve kimyasal ortam için uygun hale getirir.
Optimize edilmiş filtrasyon: Y şeklindeki tasarım, sıralı modellere kıyasla filtre alanını% 40 arttırır, basınç düşüşünü azaltır ve 50-500μm partiküller için% 99 yakalama oranına izin verir-gıda işleme veya petrokimyasal çizgilerde pompaları, ısı eşanjörlerini ve kontrol vanalarını korumak için mükemmeldir.

3. Büyük ölçekli endüstriyel sistemler (DN250-DN400 / 10 ”-16”)

Enerji santralleri, rafineriler ve deniz uygulamaları için, büyük boy y tipi süzgeçlerimiz tavizsiz performans sağlar:

Güçlendirilmiş yapı: Kalınlaştırılmış flanşlar ve nervürlü gövdeler, 2000+ kg yükleri ve yüksek hızlı akışları kullanırken, hızlı bir şekilde serbest bırakılan bir merkez kapağı, boru hattı sökülmeden güvenli, verimli kalıntıların çıkarılmasını sağlar-sürekli üretim ortamlarında kesinti süresini en aza indirmek için.
Özel ağ çözümleri: Soğutma su sistemlerindeki kaba kum filtrasyonundan farmasötik boru hatlarında ince partikül çıkarılmasına kadar belirli ortam ihtiyaçlarını karşılamak için 10-480 örgü filtreleri (paslanmaz çelik veya monel) seçin.

Kesintisiz entegrasyon için evrensel özellikler

Bağlantı Çok yönlülüğü: Dişli, kaynaklı veya flanşlı uçlarla mevcut olan Y tipi süzgeçlerimiz, küresel projelerde adaptör sorunlarını ortadan kaldırarak ASME, DIN ve JIS standartlarına uyuyor.
Düşük Bakım Tasarımı: Eğilebilir bir sepet ve isteğe bağlı tahliye vanası, süzeyi çıkarmadan kolay enkaz deşarjına izin verirken, yeniden kullanılabilir ağ ekranları çalışma maliyetlerini tek kullanımlık alternatiflere kıyasla% 30 azaltır.
Malzeme Seçenekleri: Dökme demir (su/gaz için uygun maliyetli), paslanmaz çelik (kimyasallar için korozyona dayanıklı) veya sünek demir (aşırı basınçlar için yüksek mukavemetli)-her çalışma koşulu için doğru süzgeç türlerini karşılamaktan seçim yapın.

Storaen neden tam boyutlu filtrasyona yol açar?

Sertifikalı Güvenilirlik: ISO 9001 uyumlu ve GB/T14382 standartlarına göre test edilen her süzgeç, kritik uygulamalarda güvenlik sağlayan bir malzeme raporu ve basınç testi sertifikası içerir.
Mühendislik Uzmanlığı: Ekibimiz, standart olmayan boru hatları için bile (örneğin, tişörtler veya özel flanş düzenlerini azaltmak) bile akış hızına, ortam tipine ve filtrasyon hassasiyetine göre optimal Y tipi süzgeç seçilmesine yardımcı olur.

Tüm boru hattı enkaz zorluklarınızı çözün

Bir konut su ısıtıcısının korunması, bir fabrikanın üretim hattını korumak veya bir deniz gemisinin soğutma sistemini korumak olsun, Storaen’in boyutunda Y-Tipi süzgeç tutarlı performans sağlar. Dökme demir Y süzgeçlerinin dayanıklılığını, flanşlı süzgeçlerin uyarlanabilirliğini ve Y tipi filtrelerin hassasiyetini birleştirerek, kanıtlayan evrensel bir çözüm oluşturduk: boru hattı koruması söz konusu olduğunda, bir boyut herkese uymuyor-ancak aralığımız.

Kimyasal Boru Hattı Kurtarıcı: Y tip süzgeçler pas tutar ve pompaları ve vanaları korur

Kimyasal işleme, pas, ölçek ve metalik kalıntılarda pompalar, valfler ve hassas aletler için sessiz bir tehdit oluşturur-Storaen’in Y tipi süzgeçler girinceye kadar. Sert endüstriyel ortamlar için tasarlanan, süzgeç türlerimiz, kritik ekipmanı pahalı hasardan korurken sonlandırılmamış akış sağlar. Y tipi süzgeçimizin kimyasal boru hatlarının vazgeçilmez koruyucusu haline gelmesi.

Hassas filtreleme: pisti parçalarında durdurmak

Y tipi bir filtrenin benzersiz tasarımı, koruyucu gücünün anahtarıdır:

Paslanmaz çelik örgü zırh: 10-480 ağ (304/316L) ‘de mevcut olan ekran,% 99 yakalama oranı ile pas pulları, kaynak cürufları ve katalizör parçaları dahil 30μm kadar küçük parçacıkları yakalar. Pompa giriş hatlarında bu, pervane erozyonunu önler, kontrol vanalarında, sızıntılara veya başarısız düzenlemelere yol açabilecek koltuk aşınmasını durdurur.
Y şeklindeki akış optimizasyonu: Açılı muhafaza filtrasyon alanını sıralı modellere kıyasla% 30 artırır, basınç düşüşünü azaltır ve enkazın akışı bozmadan sepete yerleşmesine izin verir-reaktör besleme hatlarında veya damıtma kolonlarında tutarlı basıncı korumak için kritik.

Agresif kimyasal ortam için dayanıklılık

Kimyasal boru hatları, korozyona ve yüksek sıcaklıklara direnen metal süzgeçler gerektirir:

Malzeme Mükemmelliği: Dökme Demir Y süzgeçleri (orta korozif ortam için QT450 sünek demir) veya paslanmaz çelik varyantlar (sülfürik asit gibi sert kimyasallar için 316L), her ikisi de 450 ° C’ye kadar sıcaklıklar için derecelendirilir ve 16MPA’ya kadar basınçlar arasından seçim yapın.
Flanşlı mukavemet: flanşlı süzgeçler (sh/t3411 başına RF/FF bağlantıları), buharla ısıtılan boru hatlarında termal genleşmeye dayanan kalınlaşmış flanşlarla sızdırmaz flanşlar sağlar ve sistemleri kirletici maddelere maruz bırakabilecek eklem arızalarını önler.

Maksimum koruma için stratejik yerleştirme

1. Pompa Koruması

Santrifüj pompaların yukarısına monte edilen Y tipi süzgeçimiz, pas parçacıklarını pervane bıçaklarına zarar vermesini engeller, titreşimi azaltır ve pompa ömrünü%25 oranında uzatır. Kimyasal ölçüm pompalarında, polimerizasyon işlemlerinde doğru dozaj sağlayarak valf koltuğu tıkanmasını önler.

2. Valf koruması

Küre valfleri ve yüksek saflıktaki çizgilerdeki kontrol vanaları için, süzgeçin ince ağ (200-480 ağ), alt milimetre enkazını sızdırmazlık yüzeylerinden ödün vermesini durdurur ve valf onarımları veya değiştirmeler için pahalı kapatmalardan kaçınır.

3. Süreç istikrarı

Isı eşanjörlerinin veya filtrelerin yukarısında, kirlenmenin ölçek birikintileri olmasını, ısı transfer verimliliğini koruyarak ve soğutma suyu devrelerinde temizleme frekansını azaltır.

Kimyasal süreçlerinizi bugün koruyun

Tek bir parçacığın bile üretimi bozabileceği kimyasal bitkilerde, Storaen’in Y tipi süzgeçleri, pompaları, vanaları ve proses bütünlüğünü korumak için gereken filtrasyon hassasiyetini ve sağlam dayanıklılığı sağlar. Gelişmiş ağ teknolojisini kimyasala dayanıklı malzemelerle birleştirerek, süzgeç türlerimiz pasla ilgili riskleri gönül rahatlığına dönüştürür-böylece boru hatlarınız her gün en yüksek verimlilikte çalışabilir. Y tipi filtre çözümlerimizi keşfedin ve endüstrilerin kritik sistemlerini temiz, güvenli ve güçlü tutmamız için bize neden bize güvendiğini keşfedin.

Y tipi süzgeç nedir ve nasıl çalışır?

AY tipi süzgeç, sıvı sistemlerinde, borulardan safsızlıkları ve kalıntıları filtrelemek için tasarlanmış önemli bir bileşendir. Benzersiz Y şeklindeki konfigürasyonu, basınç düşüşlerini en aza indirirken verimli akışa izin verir. Süzgeç, sıvı geçtikçe parçacıkları yakalayan ve sisteminizin sorunsuz ve verimli bir şekilde çalışmasını sağlayan bir örgü ekrana sahiptir.

Y tipi süzgeç hangi malzemelerden yapılmıştır?

Y tipi süzgecimiz, mükemmel korozyon direnci ve dayanıklılık sağlayan yüksek kaliteli paslanmaz çelikten yapılmıştır. Bu malzeme seçimi uzun ömür ve güvenilirlik sağlar, bu da süzgeçimizi su, yağ ve gaz da dahil olmak üzere farklı endüstrilerdeki çeşitli uygulamalar için uygun hale getirir.

Y tipi süzgeç herhangi bir konuma takılabilir mi?

Evet, Y tipi süzgeç çok yönlüdür ve yatay veya dikey yönlere monte edilebilir. Bununla birlikte, optimum performansı korumak ve etkili filtrasyon sağlamak için belirli kurulum yönergelerini takip etmenizi öneririz. Her zaman en iyi uygulamalar için ürün kılavuzuna bakın.

Y tipi süzgeçi nasıl temizlerim veya korurum?

Y tipi süzgecin bakımı nispeten basittir. Sıvının temizliğine ve örgü ekranın durumuna göre periyodik kontroller öneriyoruz. Temizlemek için süzgeç kapağını sökün, ağı çıkarabilir ve su ile durulayabilir veya uygun temizlik çözeltileri kullanabilirsiniz. Düzenli bakım, uzun vadeli işlevselliği sağlamaya yardımcı olur ve potansiyel kesinti süresini azaltır.

Y tipi süzgeç için maksimum basınç derecesi nedir?

Y tipi süzgecimiz, 150 psi’ye kadar maksimum basınç derecelendirmesini işlemek için tasarlanmıştır, bu da çoğu standart uygulamaya uygun hale getirir. Bununla birlikte, basılı kapasitesinin ötesinde süzeyi kullanmak sisteminizdeki sorunlara yol açabileceğinden, lütfen basınç gradyanları hakkında ayrıntılı bilgi için ürün özelliklerine danışın.

Y tipi süzgeç yüksek sıcaklık uygulamaları için uygun mu?

Evet, Y tipi süzgeçimiz, endüstriyel uygulamalarda tipik olarak karşılaşılan yüksek sıcaklıklara dayanacak şekilde tasarlanmıştır. Paslanmaz çelik konstrüksiyon, süzgecin aşırı ısı altında bile bütünlüğünü korumasını sağlar. Belirli sıcaklık sınırları için lütfen ayrıntılı rehberlik için ürün özelliklerine bakın.

Y tipi süzgeç için hangi boyutlar mevcut?

1 inç ila 6 inç çapında özel ihtiyaçlarınızı karşılamak için Y tipi süzgeçleri çeşitli boyutlarda sunuyoruz. Lütfen mevcut boyutlar için ürün listemizi kontrol edin ve boru hattı boyutlarınıza en uygun olanı seçin.
