Kılavuz rayı

Menşe Yeri ： Hebei, Çin

Garanti ： 1 yıl

Özelleştirilmiş Destek ： OEM, ODM, OBM

Marka adı ： Storan

Model Numarası ： 2008

Malzeme ： HT200-HT300

Doğruluk ： Özelleştirilmiş

İşlem Modu ： Özelleştirilmiş

Öğe Ağırlığı ： Özelleştirilmiş

Kapasite ： Özelleştirilmiş

Spesifikasyon ： 1500-4000mm uzunluğunda veya özelleştirin

Yüzey ： T-yuvaları

Çalışma yüzeyinin sertliği ： HB160-240

Yüzey Tedavisi ： İşleme

Döküm işlemi ： Reçine kum dökümü

Boyama ： Astar ve yüz boyama

Yüzey Kaplama ： Turalama yağı ve plastik kaplı veya antikorozyon boya ile kaplı

Hassas Sınıf ： 2-3

Çalışma sıcaklığı ： (20 ± 5) ℃

Ambalaj ： kontrplak kutusu

Kurşun zamanı

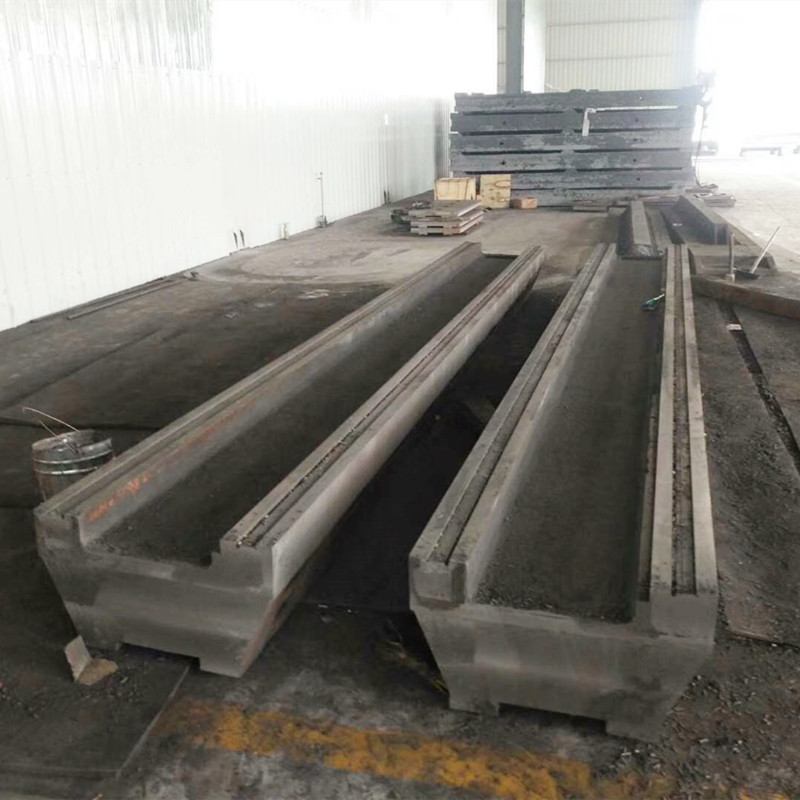

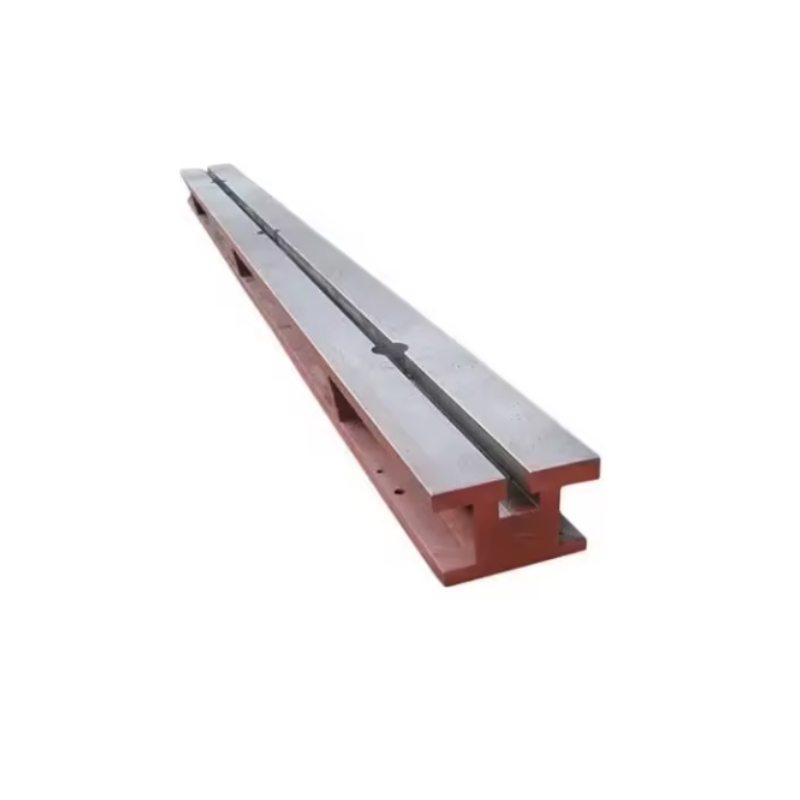

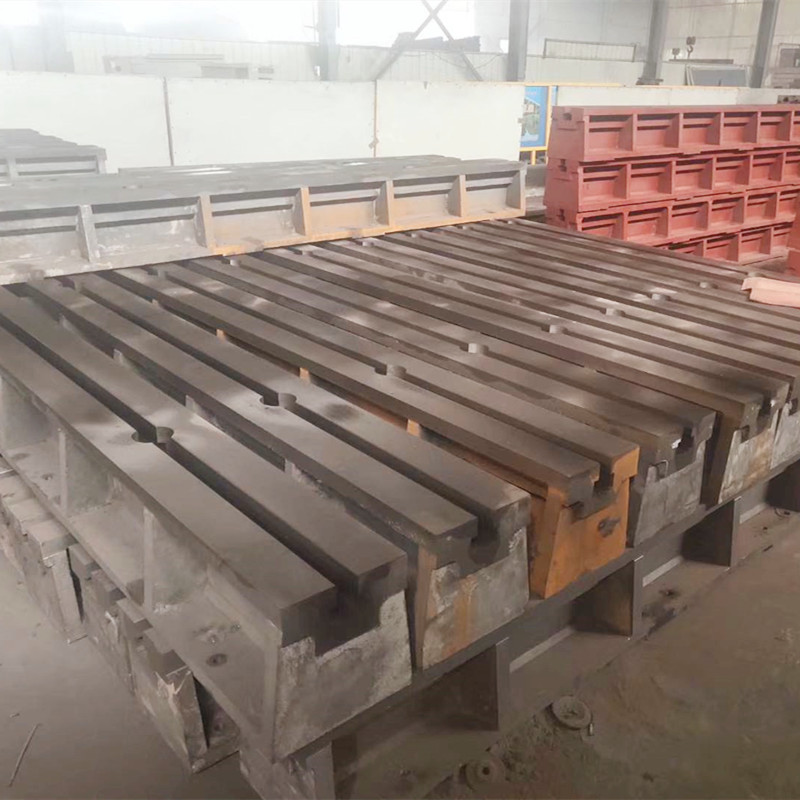

Dökme Demir T-Groove yer ray ürünleri de şunlar olarak da bilinir: Zemin rayı, T-Groove zemin rayı, toprak ışını, yer oluk demir, temel oluk demir, tek T-Groove platformu, dökme demir yer rayı.
Dökme Demir T-Groove zemin rayının temel amacı, ekipmanın sabit noktalarına dayanan bir dökme ışın platformuna tasarlamak ve monte etmektir. Esas olarak büyük ekipmanın montajı, test edilmesi, kaynak yapılması ve incelenmesi için kullanılır.

Dökme demir T-Groove zemin raylarının malzeme avantajları:
Dökme Demir T-Groove zemin raylarının avantajları: Dökme demir topraklama raylarını kullanarak, bunları büyük platformlara dönüştürmek gerekli değildir, bu da malzeme maliyetlerinden tasarruf sağlar ve küçük bir alan kaplar ve bu da yüksek maliyet etkinliğine neden olur.

Dökme demir T-Groove zemin rayının malzemesi, yüksek mukavemetli gri dökme demir HT200-250, HB170-240 çalışma yüzeyi sertliği ile. Döküm, istikrarlı doğruluk ve iyi aşınma direnci ile iç stresi tamamen ortadan kaldırmak için 600 ℃ -700 ℃ ‘de iki tur yapay tavlama veya 2-3 yıl boyunca doğal yaşlanma geçirmiştir.

Reçine Kum Dökümü: Kılavuz Demiryolu Üretimi Nasıl İstikrar sağlar?

Doğrusal kılavuz raylarda hassasiyet, üretim mükemmelliği ile başlar. Storaen, havacılık, otomotiv ve ağır endüstri uygulamaları için eşsiz istikrar sağlayan ağır hizmet tipi doğrusal kılavuz rayları mühendislik için gelişmiş reçine kum dökümü kullanır. İşlemimiz, tüm kılavuz ray türlerinde güvenilirlik ve performansı nasıl sağlar?:

1. Malzeme Mükemmelliği: Endüstriyel Talepler için HT200-HT300 Dökme Demir

Reçine kum dökümü, HT200-HT300 gri dökme demirin (160-240hb sertlik) seçilmesiyle başlar,:

Dengeli Mukavemet: 200–300MPa Çekme Mukavemeti 5-50 ton hareketli ekipmanı destekler, ağır hizmet tipi doğrusal kılavuz raylar için idealdir.
Stres Direnci: Düzgün tahıl yapısı, iç stresi% 40’a karşı yeşil kum dökümünü azaltır ve tutarlı makine rehberi rayları performansı için 10 ° C – 40 ° C ortamlarda çözülmeyi en aza indirir.

2. Karmaşık geometriler için hassas kalıplama

Kendi kendine sertleştirici reçine kumu, sıkı toleranslı karmaşık kılavuz ray türlerini sağlar:

CNC-Pattern doğruluğu: Otomasyon sistemleriyle sorunsuz entegrasyon için ± 0.1mm hassasiyetle elde edilen T-yuvası boyutları (14-36mm genişlik, 8-20mm derinlik).
Çekirdek stabilitesi: İç çekirdekler 0.05mm/m düzlüğünü korur, kusurları önler ve sınıf 2–3 düzlüğünü (2000mm raylar için ≤0.02mm/m) sağlar – hassas hizalama için kritik.

3. Dayanıklılık ve stabilite için ısıl işlem

3 aşamalı bir işlem demiryolu performansını artırır:

Stres hafifletme (550 ° C/4H): İşleme/taşıma sırasında deformasyonu önlemek için döküm stresinin% 90’ını ortadan kaldırır.
Normalleştirme: Yüksek döngü uygulamalarında (10.000’den fazla yük döngüsü) tahıl yapısını 2x daha uzun aşınma direnci için rafine eder.

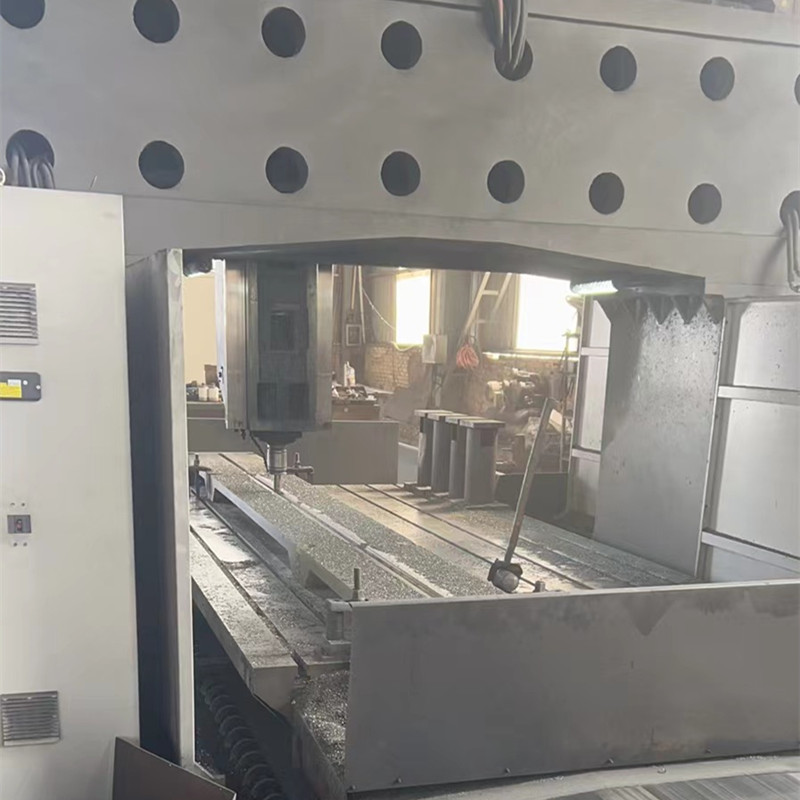

Yüzey Taşlama: Otomatik sistemlerde düzgün hareket ve minimal sürtünme için RA ≤1.6μm’ye kadar kaplar.

4. Özelleştirilebilir boyutlandırma ve yük kapasitesi

Storaen tüm rehber ray büyüklüğü ve yük ihtiyaçlarına uyum sağlar:

Standart aralık: 1500-4000mm uzunluk, ortak kullanım için 200-500mm genişlik; Büyük boyutlu makineler için 6000 mm’ye kadar özel boyutlar.

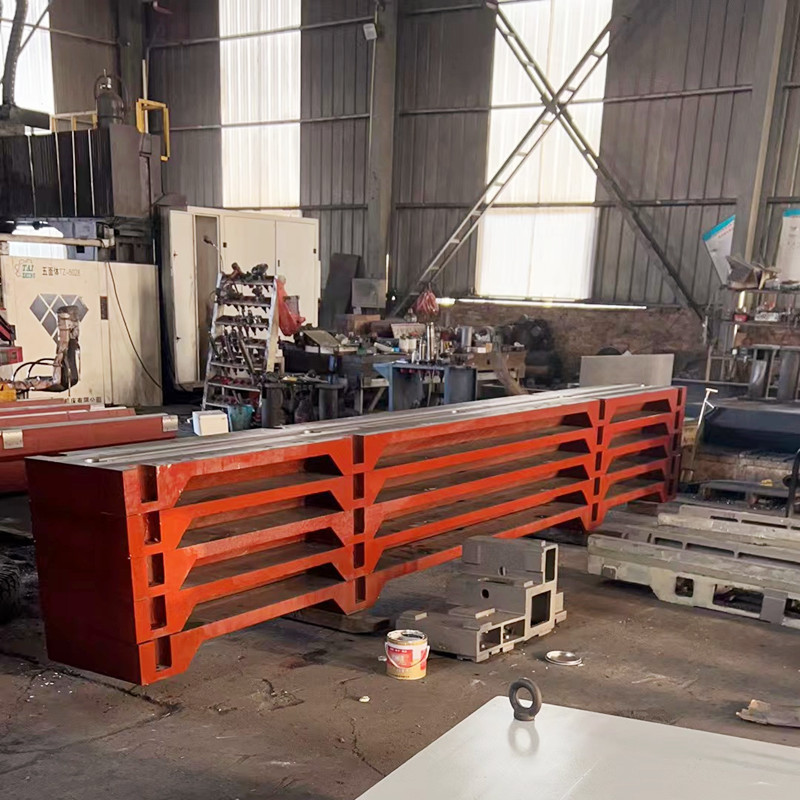

Güçlendirilmiş Tasarım: Web yapıları, yük kapasitesini, hassasiyet ve hareketlilik gerektiren havacılık montajı için ideal olan ağırlık olmadan% 30 (80 ton/m) artırır.

5. Storaen’in döküm avantajı

Çok yönlülük: Hafif hassas raylardan engebeli ağır hizmet modellerine kadar tüm kılavuz ray türlerini eşit doğrulukla üretir.
Kalite Güvencesi: 3D Lazer Tarama/CMM Testi, Boyutsal Sürüklenmeye karşı 1 yıllık bir garanti ile desteklenen GB/T 1958-2017/ISO 1101’e uyum sağlar.
Verimlilik: 500pcs/gün kapasitesi 7 günde standart raylar, 4-6 haftada özel çözümler sunar – hız ve istikrar dengelenir.

Doğrusal kılavuz raylarda stabilite, kazara değil, tasarlanmıştır. Storaen’in reçine kum dökümü, en zorlu endüstriyel talepleri karşılayan ağır hizmet tipi doğrusal kılavuz raylar ve makine rehberi rayları sağlamak için premium malzemeler, hassas kalıplama ve titiz ısı işlemini birleştirir. Rehber ray türlerimizi bugün keşfedin ve ekipman performansı ve uzun ömürlülüğünde gelişmiş üretim farkını deneyimleyin.

Kılavuz Raylar Maliyet Tasarrufu için Dökme Demir Yüzey Plakaları Nasıl Değiştir?

Geleneksel dökme demir yüzey plakaları endüstriyel montaj ve muayeneye hakimdir, ancak toplu, sabit boyutlandırma ve yüksek bakım maliyetleri modern üretim verimliliğine meydan okur. Storaen, konvansiyonel plakalara kıyasla hassasiyet, esneklik ve toplam maliyet tasarrufu sağlayarak uygun maliyetli bir alternatif olarak doğrusal kılavuz rayları sunar. Kılavuz demiryolu türlerimiz endüstriyel işçiliği nasıl yeniden tanımlıyor:

1. Alan tasarrufu sağlayan tasarım:% 50 ayak izi azaltma

Dökme Demir Plakalar (Örn, 2000x1500mm) geniş zemin alanı ve ağır temeller gerektirir, ancak Storaen’in ağır hizmet tipi doğrusal kılavuz rayları modüler, aerodinamik çözümler sunar:

Dikey ve Yatay Esneklik: Dikey Kılavuz Raylar (örneğin, 1500mm yükseklik modelleri) Duvarlara veya standlara dikey olarak monte ederek, zemin alanından ödün vermeden 3D montaj çalışma alanları oluşturun – kompakt robotik hücreler veya otomatik kaynak istasyonları için ideal.
Özelleştirilebilir uzunluklar: Standart kılavuz ray boyutu 1000-4000 mm arasında değişmektedir, büyük boy uygulamalar için kesintisiz ekleme (6000 mm’ye kadar), malzeme atıklarını kesme-boyutta dökme demir plakalara karşı% 40 azaltır.

2. Uzlaşma olmadan uygun maliyetli hassasiyet

Dökme demir plakalar Sınıf 2 düzlüğüne (≤0.02mm/m) ulaşırken, Storaen’in yer kaplaması doğrusal kılavuz raylar bu doğruluğu% 30 daha düşük kılavuz ray fiyatıyla eşleştirir:

Malzeme Verimliliği: HT200 Dökme Demir Yapısı (180HB sertlik), 50 ton/m yük kapasitesini korurken, sertlik ve ekonomiyi dengeleyerek katı yüzey plakalarından% 25 daha az malzeme kullanır.
Azaltılmış Bakım: Korozyon önleme turşu yağı kaplamaları (5μm kalınlık) soğutucu ve neme karşı koruma sağlar, hizmet ömrünü yıllık yeniden yüzey gerektiren kaplanmamış plakalara kıyasla 2x genişletir (büyük plakalar için 5.000 $+ maliyet).

3. Dinamik iş akışları için uyarlanabilirlik

Sabit dökme demir plakalar değişen üretim ihtiyaçları ile mücadele ediyor, ancak rehber ray türlerimiz çok yönlülük içinde mükemmel:

Modüler T slot Tasarımı: 14-36mm genişliğinde yuvalar (± 0.1mm tolerans) Hızlı serbest bırakma kelepçelerini, robotik kolları veya ölçüm araçlarını kabul ederek plaka bazlı kurulumlar için 5 dakikalık armatürün yeniden yapılandırılmasını sağlayın.
Ağır Hizmet Performansı: Güçlendirilmiş ağır hizmet tipi doğrusal kılavuz raylar (80 ton/m yük kapasitesi), damgalama pres bileşenleri veya havacılık gövdesi bölümleri gibi büyük ekipmanı destekleyerek, çok plakalı montajları hizalamayı basitleştiren tek raylı sistemlerle değiştirir.

4. Storaen’in Değer Teklifi: Maliyet Tasarruflarından Daha Fazlası

Hızlı dağıtım: Önceden işlenmiş raylar, kurulum için hazır, kurulum süresini kesme ve ankraj dökme demir plakalara kıyasla% 60 kesiyor.
Özel Çözümler: Elektronik montajı için anti-manyetik kaplamalar mı yoksa büyük boyutlu kılavuz ray büyüklüğüne mi ihtiyacınız var? OEM ekibimiz, minimum sipariş ek ücretleri olmadan 4-6 haftada özel makine rehberi rayları sunar.
Kalite Güvencesi: Her ray GB/T 1958-2017 geometrik toleransları karşılıyor ve 1 yıllık bir garanti içeriyor-düşük performans gösteren bütçe alternatiflerine yatırım yapma riskini ortadan kaldırıyor.

5. Maliyet tasarrufunun performansı karşıladığı uygulamalar

Otomotiv Montajı: 3m² dökme demir plakaları iki 2000mm ağır hizmet tipi doğrusal kılavuz raylarla değiştirin, ön maliyetlerde 10.000 $ tasarruf ve motor bloğu hizalaması için% 20 taban alanı.
Havacılık ve uzay takımları: Hafif doğrusal kılavuz raylar (eşdeğer plakalardan% 30 daha hafif) kanat bileşeni denetimi sırasında vinç yükü gereksinimlerini azaltarak operasyonel enerji maliyetlerini düşürür.
Genel işleme: Taşınabilir kılavuz ray tipleri (50-100kg ağırlık), sık ekipman yeniden yapılandırmasına sahip iş dükkanları için ideal olan kalıcı plaka tesislerine olan ihtiyacı ortadan kaldırır.

Eski dökme demir plakaların bütçenizi ve zemin alanınızı boşaltmasına izin vermeyin. Storaen’in doğrusal kılavuz rayları, ihtiyacınız olan hassasiyeti maliyetin bir kısmında, operasyonlarınızı geleceğe dayanıklı modüler olarak sunar. Endüstriyel devler için ağır hizmet tipi doğrusal kılavuz raylardan niş uygulamalar için özelleştirilebilir kılavuz ray türlerine kadar, iş tutma çözümlerinde değeri yeniden tanımlıyoruz. Rekabetçi rehber demiryolu fiyat seçeneklerimizi bugün keşfedin ve performansdan ödün vermeden tasarruf etmeye başlayın.

•
• Resim Metni Açıklama 1
•
•

Spesifikasyon ve Model (uzunluk x genişlik x yükseklik) (birim: mm)

1500 x 150 x 150 1500 x 200 x 150 1500 x 250 x 300 1500 x 300 x 400

2000 x 200 x 300 2000 x 250 x 300 2000 x 300 x 350 2000 x 350 x 350

2500 x 200 x 300 2500 x 250 x 300 2500 x 300 x 350 2500 x 300 x 400

2750 x 200 x 300 2750 x 250 x 300 2750 x 300 x 350 2750 x 300 x 400

3000 * 300 * 300 3000 * 300 * 350 3000 * 300 * 400 3000 * 320 * 400

3200 * 300 * 300 3200 * 300 * 350 3200 * 300 * 400 3200 * 320 * 400

3500 * 300 * 300 3500 * 300 * 350 3500 * 300 * 400 3500 * 320 * 400

4000 x 300 x 300 4000 x 300 x 350 3500 x 300 x 400 4000 x 320 x 400

4500 x 300 x 350 4500 x 300 x 400 4500 x 320 x 400 4500 x 350 x 400

5000 x 300 x 400 5000 x 350 x 400 5000 x 400 x 450

Dökme Demir T-yuvası Kılavuzu Rayının Teknik Özellikleri:
