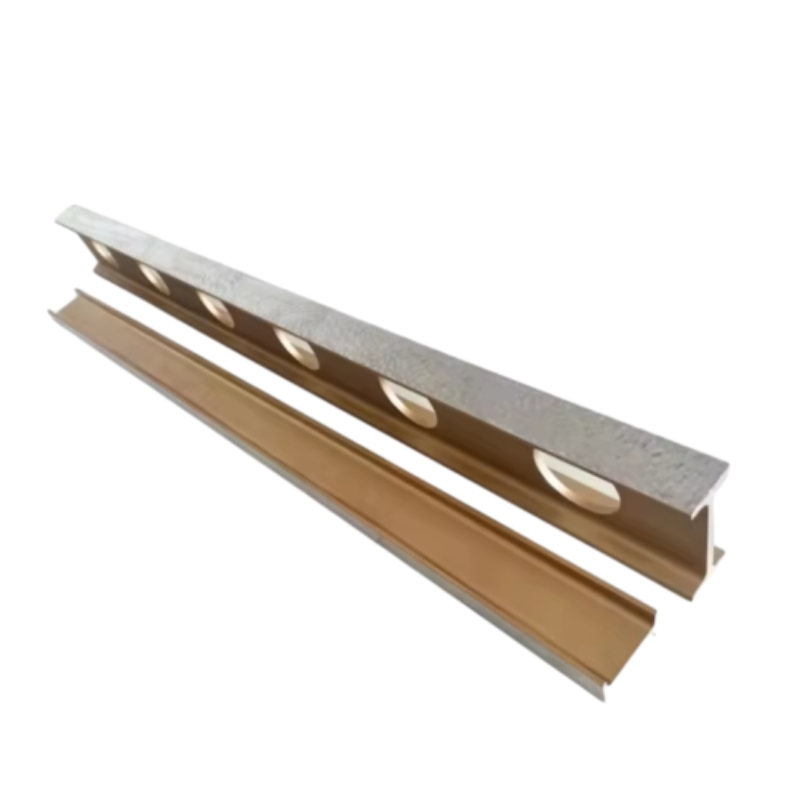

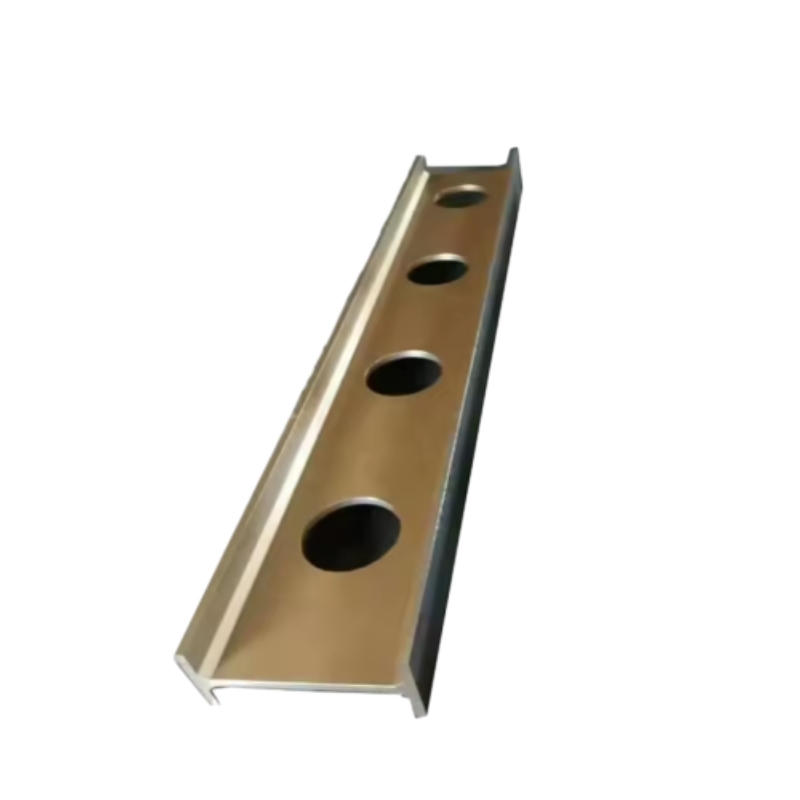

Paralel cetvel

Magnezya alüminyum yöneticileri esas olarak farklı endüstrilere göre iki türe ayrılmıştır: ağır endüstri yöneticileri ve ışık endüstrisi yöneticileri. Ağır endüstri yöneticileri çoğunlukla dökme demir ve dökme çelik malzemelerden yapılmıştır, hafif endüstri yöneticileri çoğunlukla magnezyum alüminyum, alaşım çelik ve paslanmaz çelik gibi malzemelerden yapılmıştır. Magnezyum alüminyum cetvelinin spesifik şekli ve modeli gerçek ihtiyaçlara göre tasarlanabilir.

Magnezyum alüminyum cetvel puanları:

1. 1. Magnezyum alüminyum cetvelinin uygulanması: tekstil makinelerinin kurulumu, tesviye, bakımı ve ölçümü.
2. 2. Magnezyum alüminyum cetvel hafiftir: 3 metrelik bir cetvel sadece 9kg ağırlığındadır.
3. 3.Magnezyum alüminyum cetvel kullanımı uygundur: 6 metrelik bir cetvel, işçilerin kolayca hareket etmesine ve ölçmesine izin verir.
4. 4. Magnezyum alüminyum cetveller kolayca deforme olmaz: Genel çelik malzemelerin bükülme noktası 30kg/mm2’dir ve genel dökme demir parçalarınınki 38kg/mm2’dir. Bu malzemenin bükülme noktası 110kg/mm2’ye ulaşır ve bükülme direnç endeksi diğer malzemeleri çok aşar.
5. 5. Magnezyum alüminyum yöneticilerin saklanması kolaydır: düz olarak asılabilir veya yerleştirilebilirler ve düzlükleri ve paralellikleri uzun süreli düz yerleşimden etkilenmeyecektir.
6. 6. Magnezyum alüminyum cetvellerin paslanması kolay değildir: kullanım sırasında yağ uygulamayın, uzun süre kullanmayın, saklanırken hafif bir genel endüstriyel yağ tabakası uygulayın.

Menşe Yeri ： Hebei, Çin

Garanti ： 1 yıl

Özelleştirilmiş Destek ： OEM, ODM, OBM

Marka adı ： Storan

Model Numarası ： 3002

Malzeme ： Alüminyum Magnezyum Alaşım

Doğruluk ： Özelleştirilmiş

İşlem Modu ： Özelleştirilmiş

Öğe Ağırlığı ： Özelleştirilmiş

Kapasite ： Özelleştirilmiş

Malzeme ： Malzeme Alüminyum Magnezyum Alaşım

Spesifikasyon ： Ekli forma bakın veya özelleştirin

Fiziksel Performans ： 47kg/mm

Genişletilebilirlik ：% 17

Verim Noktası ： 110kg/mm2

Çalışma sıcaklığı ： (20 ± 5)℃

Hassas Sınıf ： 1-3

Ambalaj ： kontrplak kutusu

Kurşun zamanı

Magnezyum alüminyum paralel cetvel: anti-tanımlama için 110kg/mm² verim mukavemeti

Endüstriyel hizalama ve hassasiyet ölçümünde, yük altında cetvel deformasyonu riski, şimdi kadar doğruluğu tehlikeye atabilir. Storaen’in magnezyum alüminyum paralel cetveli, 110kg/mm²’lik sağlam bir verim gücünü hafif tasarımla birleştirerek, boyutsal stabilitenin pazarlık edilemez olduğu uygulamalar için eşsiz anti-deformasyon performansı sağlar. Mühendisliğimiz, zorlu ortamlarda paralel cetvel kullanımını nasıl dönüştürüyor:

1. 110kg/mm² verim gücü bilimi

Magnezyum alüminyum alaşımı (MB15), saf alüminyumdan 2x kuvvet-ağırlık avantajı sunar:

Yük direnci: 50kg/mm²’nin altında bükülen standart alüminyum yöneticilerin aksine, yöneticilerimiz 110kg/mm²’ye dayanıyor – CNC makine yatak kalibrasyonu veya tekstil tezgahı kurulumu sırasında 200kg+ iş parçalarını desteklemek için idealler. Bu, daha zayıf malzemelerde yaygın olan 0.5 mm/m sarkmayı önler ve paralelliğin ± 0.02mm/m (derece 1 hassasiyeti) içinde kalmasını sağlar.
Termal stabilite: Alaşımın düşük termal genişleme katsayısı (21.5 × 10⁻⁶/° C) 10 ° C – 40 ° C sıcaklık salınımlarında, çelik yöneticilerin öngörülemez bir şekilde genişlediği/daraldığı dış mekan veya ısıtılmamış atölyeler için doğruluğu korur.

2. Deformasyonun bir seçenek olmadığı uygulamalar

Storaen’in Magnezyum Alüminyum Paralel Cetveli Yüksek Bitkiler Senaryolarında Excand:

CNC Makine Hizalaması: 110kg/mm² mukavemeti olan 3000 mm’lik bir cetvel, yatak demiryolu kurulumu sırasında lazer hizalama aletlerini destekler ve otomotiv iletim vakalarının hassas işlenmesi için 0,01mm/m paralellik sağlar-titreşim kaynaklı alet aşamasını elverişli hale getirir.
Tekstil Makineleri Kalibrasyonu: Tırnak kurulumunda, cetvelin sertliği, kılavuz silindirler arasında 2000mm yayıldığında sarkmayı önler, ± 0.05mm iplik yolu hizalamasını korur ve kumaş kusurlarını%30 azaltır.
Ağır Ekipman İncelemesi: Madencilik makineleri izi hizalaması için, cetvelin anti-defansman tasarımı, sık sık değiştirilmesini gerektiren plastik veya düşük dereceli alüminyum alternatiflerin dışında kalıcı bükülmeden kazara etkilere (örneğin, 5kg düşmüş araçlar) dayanır.

3. Dayanıklılık ve kullanılabilirlik için tasarım avantajları

Hafif sertlik: Sadece 3kg/m’de (çelikten% 30 daha hafif), 3M cetvel sadece 9kg ağırlığındadır ve yorgunluk olmadan yüksek denetimler (örneğin, havai konveyör rayları) için tek kişilik taşıma sağlar-bu zor alanlarda paralel cetvel kullanımı için önemli bir fayda.
Yüzey Koruması: 20μm eloksallı bir kaplama, soğutulmamış alüminyum cetvellere kıyasla servis ömrünü 2x genişleterek soğutucu, yağ ve nemden korozyona direnir-düzenli rasta önleyici tedavilere ihtiyaç yoktur.
Hassas dereceler: Her ikisi de ISO 1101 standartlarını karşılamak için lazer interferometrisi ile doğrulanan düzen görevleri için genel endüstri için sınıf 1 (± 0.02mm/m paralellik) veya Düzen 2 (± 0.05mm/m) seçin.

4. Storaen’in değer konusundaki taahhüdü

Rekabetçi paralel cetvel fiyatı: 500mm modeller için 299 $ ‘dan başlayan magnezyum alüminyum yöneticilerimiz, özellikle inşaat veya üretim filolarındaki toplu siparişler için daha düşük toplam sahiplik maliyeti sağlayan genel çelik araçların ömrünü 3 kat sunuyor.
Özel Çözümler: Ağır kaldırma için takviyeli uç kapakları olan 6000 mm’lik bir cetvele mi ihtiyacınız var? OEM ekibimiz, 4-6 hafta içinde ısmarlama tasarımlar sağlar ve benzersiz paralel cetvel kullanım durumlarınız için en uygun yük dağılımını sağlar.
Garanti ve Destek: Deformasyon veya kaplama arızasına karşı 1 yıllık garanti ile desteklenir, ayrıca izlenebilir doğruluk için ücretsiz kalibrasyon sertifikaları-ISO 9001 sertifikalı tesislerde kalite denetimleri için gereklidir.

Deformasyon risklerinin ölçümlerinizi tehlikeye atmasına izin vermeyin. Storaen’in 110kg/mm² verim mukavemeti ve hafif dayanıklılığı ile magnezyum alüminyum paralel cetvel, endüstriyel hizalama için yeni bir standart belirler. İster bağımsız bir araç olarak satılmak ister özel fikstürlere entegre olsun, yöneticilerimiz yük altında, sıcaklık değişimleri ve günlük aşınma altında doğru kalmasını sağlar; Bugün satılık paralel yöneticilerimizi keşfedin ve defformasyon karşıtı mühendislikteki storaen farkını yaşayın.

Paralel Cetvel Nasıl Seçilir: Boyut ve Hassas Sınıf Kılavuzu

Doğru paralel cetvelin seçilmesi, endüstriyel uygulamalarda doğru hizalama ve ölçüm için kritik öneme sahiptir. CNC makinesi kalibrasyonu, tekstil tezgahı kurulumu veya ağır ekipman denetimi için olsun, seçim iki temel faktöre bağlıdır: boyut ve hassas dereceli – malzeme, dayanıklılık ve maliyet çalma destek rolleri ile. Storaen’in satılık paralel yöneticilerdeki performansı ve değeri dengeleyen tasarlanmış çözümleri içeren bu kararlarda gezinmek için adım adım kılavuzunuz.

1. Boyut seçimi: eldeki görevi eşleştirin

İş parçanıza ve paralel cetvel kullanımınıza uygun bir cetvel uzunluğu seçin:

Küçük ölçekli görevler (≤1000mm):

500-1000mm hükümdarlar, küçük makine bileşenlerini veya elektronik parça hizalamasını doğrulamak gibi tezgah üstü denetimler için çalışırlar. Storaen’in alüminyum alaşım modelleri (299 $ ‘dan başlayan), prototipleme veya düşük yük ortamları için ideal olan sertlikten ödün vermeden hafif kullanım (1000mm için 1.5kg) sunar.

Orta menzilli uygulamalar (1000-3000mm):

1500-3000mm yöneticiler CNC makine yatakları ve tekstil makineleri için standarttır. Magnezyum alüminyum paralel cetvelimiz (3kg/m ağırlık, 110kg/mm² verim mukavemeti), 100kg yüklerin altında sarkmaya direnerek otomotiv parça işleme için ± 0.02mm/m paralellik sağlarken 2000mm’yi kapsar.

Büyük ölçekli projeler (≥3000mm):

Endüstriyel inşaat veya havacılık montajı için, takviyeli kaburgalı 4000-6000mm yöneticiler (Storaen’in OEM hizmeti aracılığıyla mevcuttur) ağırlığı eşit olarak dağıtarak, esnek olmadan havai konveyör hizalaması için tek kişilik kullanım sağlar.

2. Hassas Sınıf: Tolerans Gereksinimlerine Uyuşun

Sektörünüzün düz ve paralellik standartlarına göre seçin:

Derece 1 (± 0.02mm/m):

20μm/m üzerindeki sapmaların fonksiyonel arızalara neden olduğu hassas işleme (örneğin havacılık bileşenleri, tıbbi cihaz parçaları) için idealdir. Storaen’in 1. sınıf yöneticileri, izlenebilir doğruluk için ISO 1101 ve ASME B89.5.2’yi karşılayan lazer interferometri kalibrasyonuna uğrar.

Sınıf 2 (± 0.05mm/m):

Kumaş kusurlarını veya makine titreşimini azaltmak için Textil Loom iplik yolu kurulumu veya ağır ekipman yolu düzenlemesi, dengeleme maliyeti (2000mm için 499 $) ve performans gibi genel endüstriyel görevler.

Derece 3 (± 0.1mm/m):

Mutlak hassasiyetin daha az kritik olduğu ancak dayanıklılık (eloksallı alüminyum kaplama) ve değer en çok önemli olduğu inşaat veya prototiplemede düzen işareti ve kaba hizalama için en iyisi.

3. Malzeme ve Maliyet: Denge sertliği, ağırlık ve bütçe

Magnezyum alüminyum alaşım:

Çelikten% 30 daha hafif, 110kg/mm²’lik anti-tanımlama için verim mukavemeti-bükülmeden ağır yüklere dayanması gereken alüminyum yöneticiler için mükemmel. Çelikten% 20 daha yüksek ancak 3x ömrü sunan, yüksek bahisli paralel cetvel kullanımı için idealdir.

Karbon çeliği:

Ağır hizmet ve bütçe dostu (1000mm için 350 $), daha ağır (1000mm için 4kg) ve düzenli bakım olmadan paslanmaya eğilimli olsa da, sert atölyelerde ara sıra kullanım veya kritik olmayan hizalama için uygun.

4. Storaen’in uzman önerileri

CNC işleme için: 2000mm magnezyum alüminyum paralel cetvel (derece 1, 899 $) ± 0.01mm/m doğruluk için lazer hizalama kitimizle eşleştirin, takım aşınması ve hurda hızlarını en aza indirin.
Tekstil endüstrisi için: 1500mm eloksal alüminyum cetvel (Sınıf 2, 599 $), kaplama arızasına karşı 1 yıllık bir garanti ile desteklenen tutarlı iplik yolu hizalaması sağlar.
Özel Çözümler: Metrik/İmparatorluk Çift Ölçekli 5000 mm’lik bir hükümdar mı ihtiyacınız var? Ekibimiz, 4-6 hafta içinde ısmarlama tasarımlar sunarak benzersiz paralel cetvel kullanım durumlarınız için optimize eder.

Doğru paralel cetvelin seçilmesi karmaşık olmak zorunda değildir – iş parçanız için boyutu, tolerans ihtiyaçlarınız için hassasiyet ve ortamınız için malzeme, daha sonra rekabetçi paralel cetvel fiyat noktalarında güvenilirlik sağlamak için Storaen’in tasarlanmış çözümlerine güvenin. Bugün satılık paralel yöneticilerimizi keşfedin ve atölyenizi en zorlu endüstriyel zorlukları ölçmek için tasarlanmış araçlarla donatın.

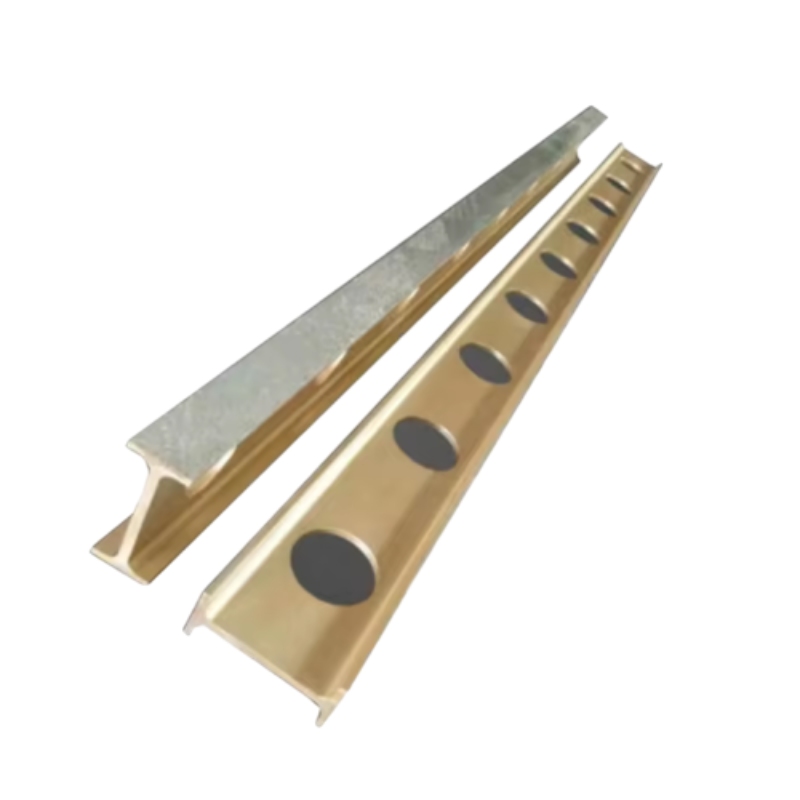

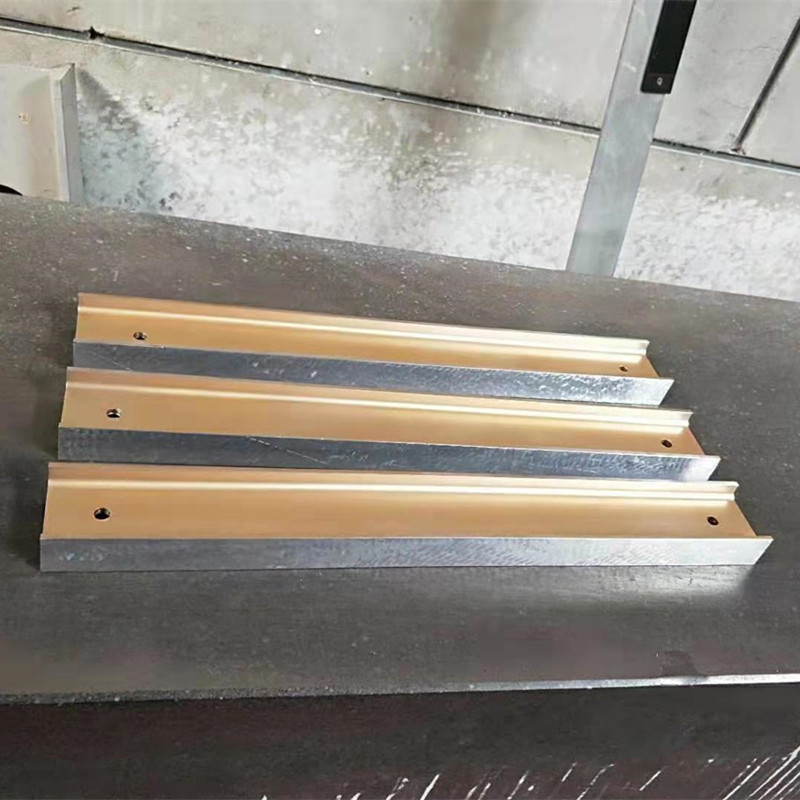

Alüminyum magnezyum alaşım hassas cetvel:

Alüminyum magnezyum alaşım paralel cetvel, iş parçası denetimi, ölçüm, işaretleme, ekipman kurulumu ve endüstriyel inşaat projesi için kullanılır.

* Kolay Depolama: Asılı veya yatay yerleştirme, yalnız zaman yerleştirme nedeniyle düzlüğünü ve paralelliğini etkilemez.

* Paslanması kolay değil: Kullanım sırasında yağlı olarak uzun süre kullanılmıyorsa, ince bir endüstriyel yağ tabakası uygulayın ve sonra saklayın.

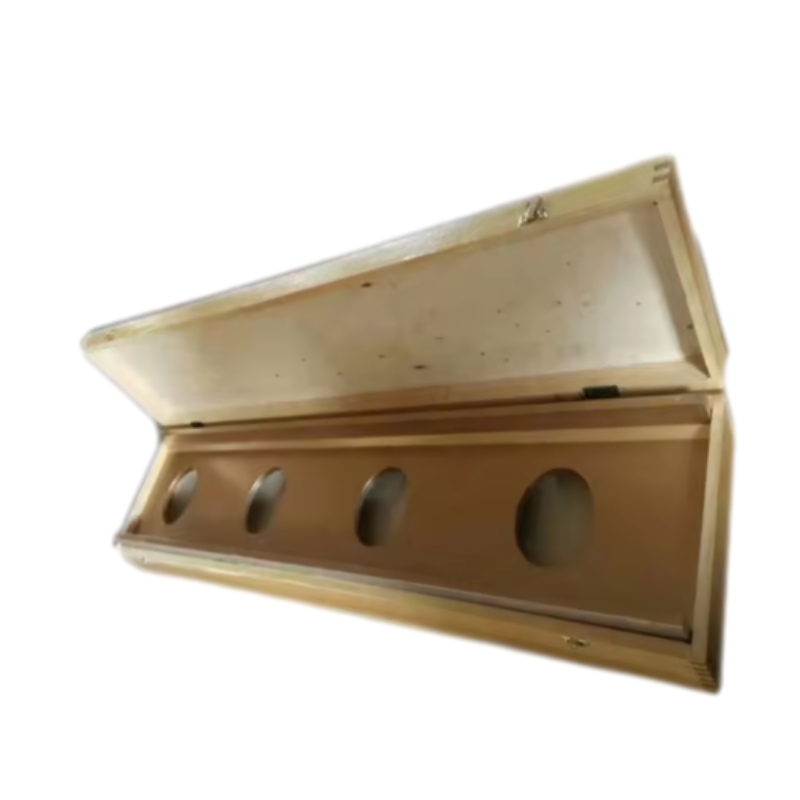

* Paketleme: Kontrplak kutusu yaygın olarak kullanılır; İnce ambalaj da mevcuttur.

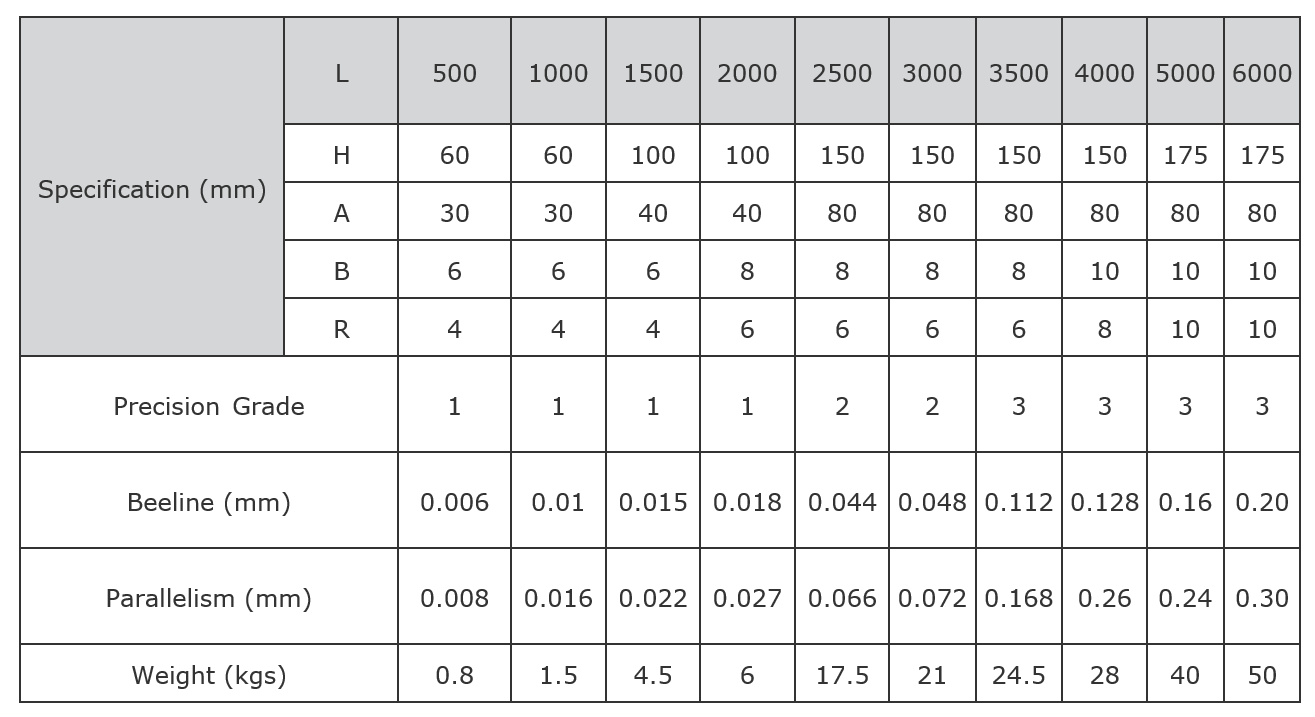

Alüminyum magnezyum alaşımının teknik özellikleri

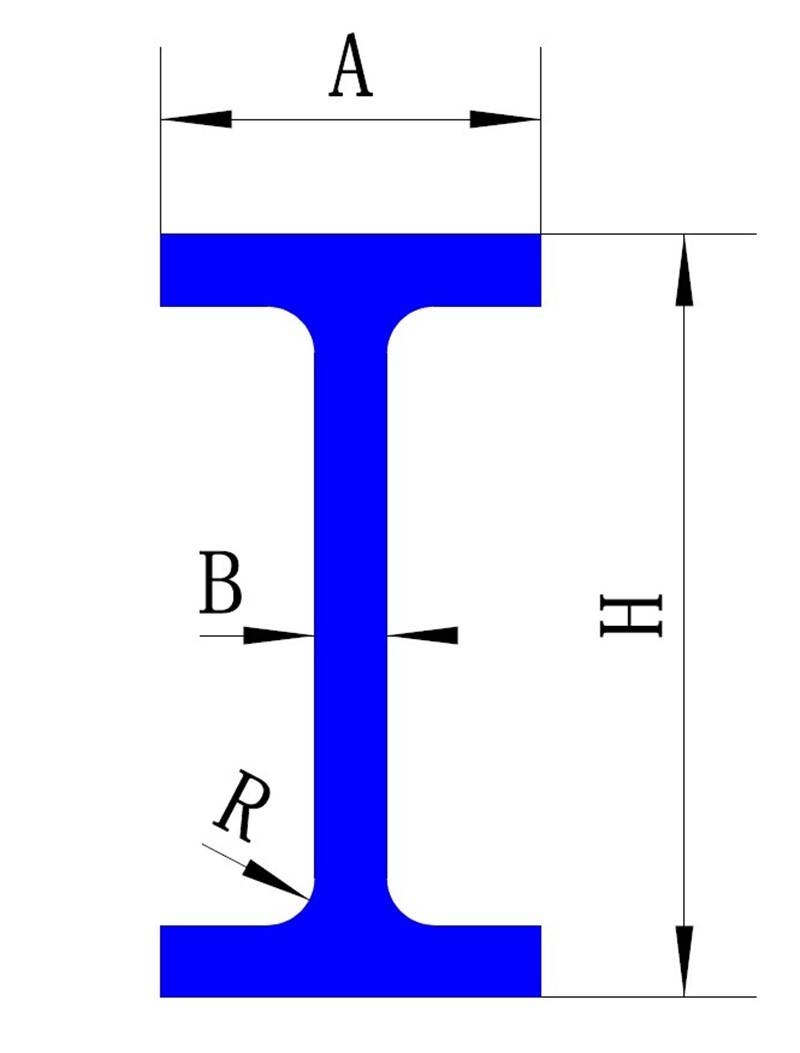

Hassas cetvel:
