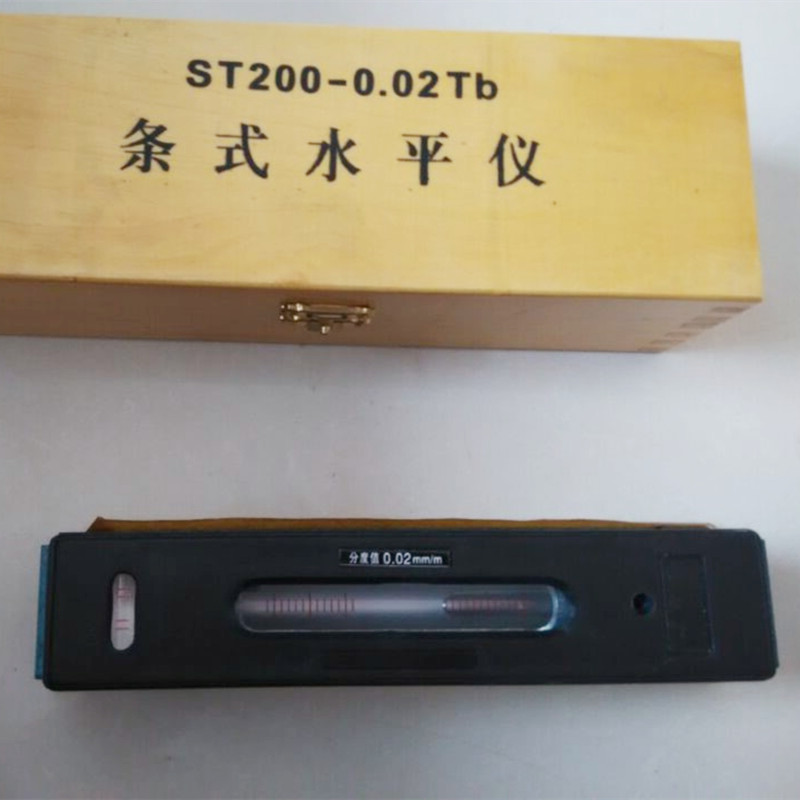

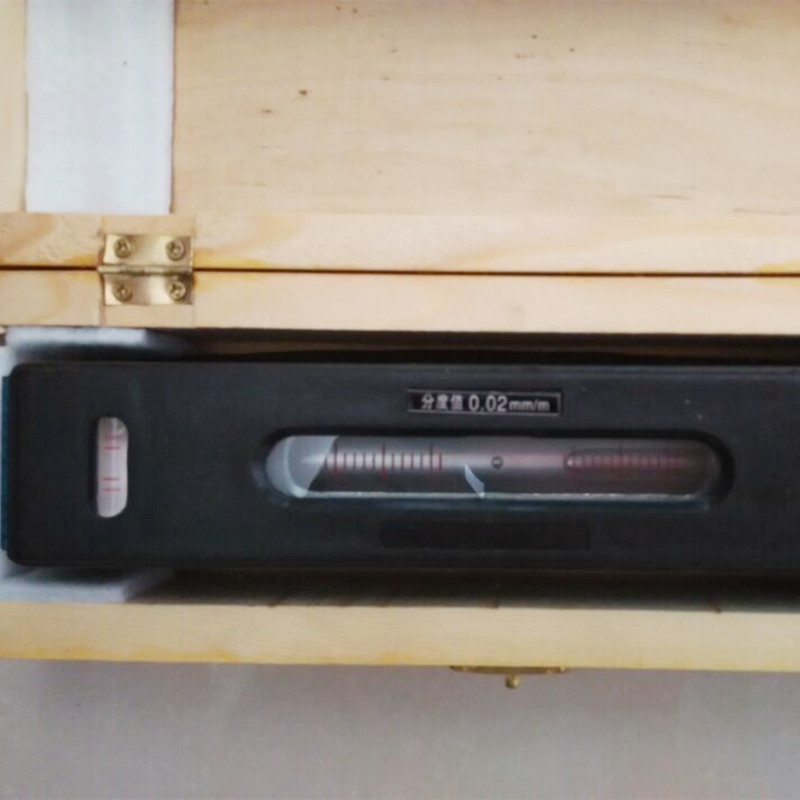

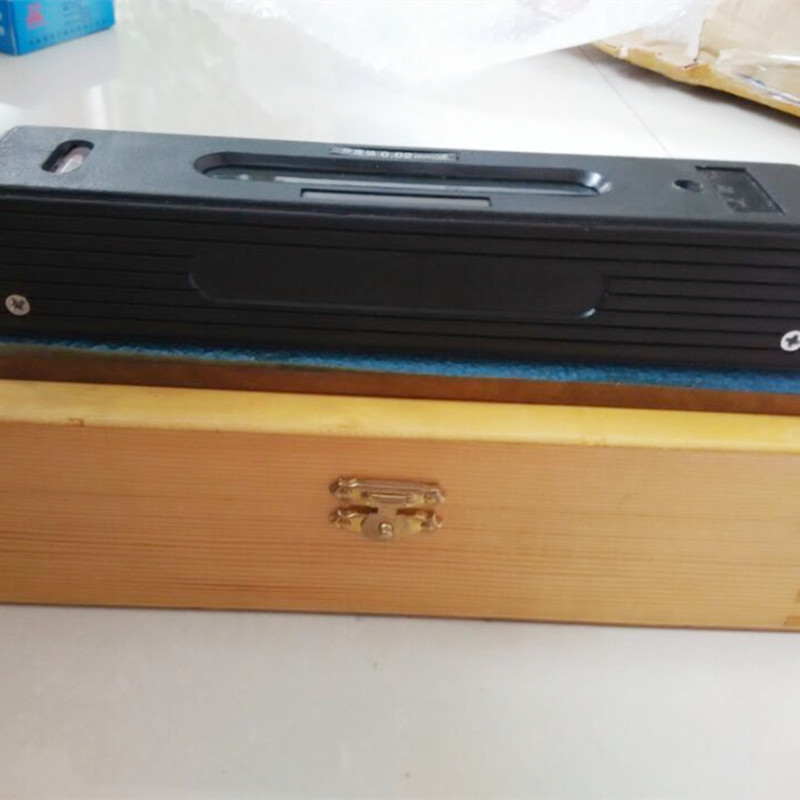

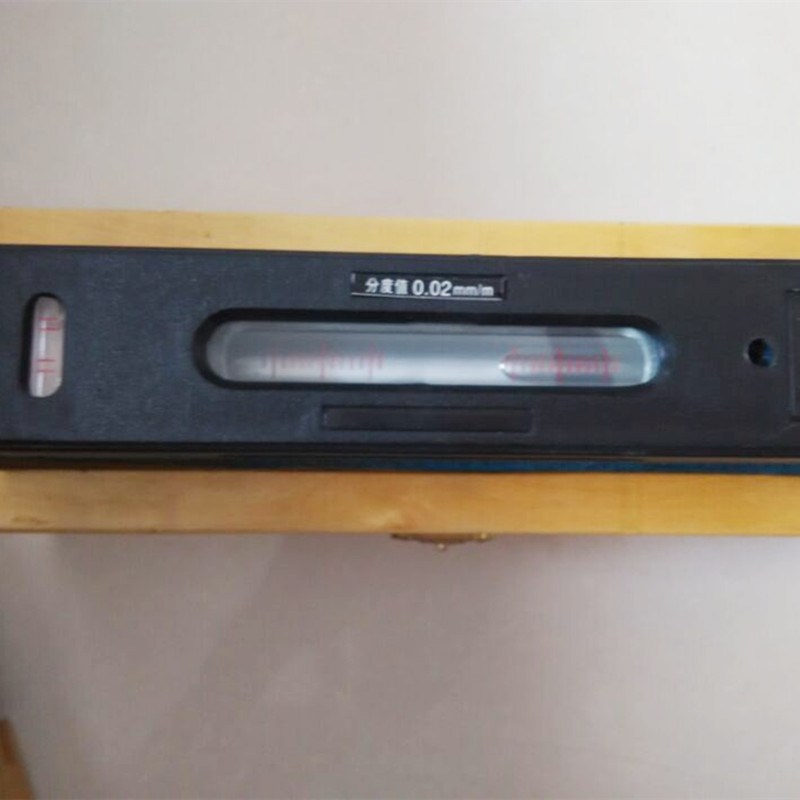

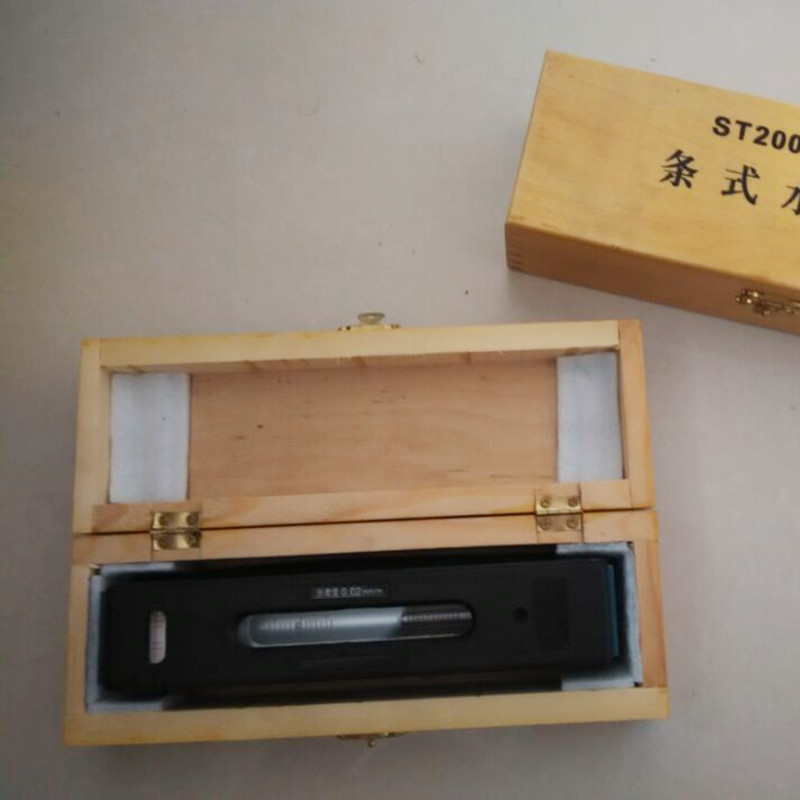

Çubuk seviyesi

• - Ayarlanabilir ana flakon 0.0002 "/10"
• - V-horoz taban.
• - Çapraz test şişesi ile.
• - Sağlam dökme demir gövde.
• - Düzenli ana hassasiyet seviyelerine kıyasla, bu seviye daha sofistike bir ortamda tasarlanmış ve üretilir.
•
• Çubuk seviyesinin ürün noktaları ve uygulamaları: Çubuk seviyesi kullanma önlemleri:
• 1. Çubuk seviyesi ile ölçülmeden önce, çizik, pas ve çapak gibi kusurları kontrol etmek için ölçüm yüzeyi dikkatlice temizlenmeli ve kuru silinmelidir.
• 2. Çubuk seviyesi ile ölçülmeden önce, sıfır konumun doğru olup olmadığını kontrol edin. Doğru değilse, ayarlanabilir seviye ayarlanmalı ve sabit seviye onarılmalıdır.
• 3. Bir çubuk seviyesi ile ölçülürken, sıcaklığın etkisinden kaçınılmalıdır. Seviyenin içindeki sıvının sıcaklık değişiklikleri üzerinde önemli bir etkisi vardır. Bu nedenle, el ısısı, doğrudan güneş ışığı ve kötü nefesin seviyedeki etkisine dikkat edilmelidir.
• 4. Bir çubuk seviyesinin kullanımında, paralaksın ölçüm sonuçları üzerindeki etkisini azaltmak için okuma dikey seviyenin pozisyonunda yapılmalıdır.
•

• Ürün parametresi

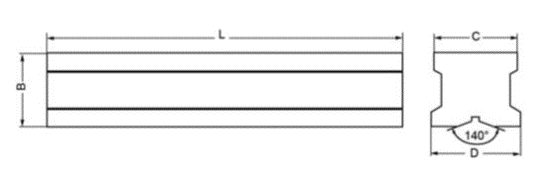

• Çubuk Seviye Gösterge M Çubuk Seviye Gösterge Özellikleri MM: Doğruluk: 0.02mm/m.

Çubuk seviyesi nedir? Çerçeve seviyelerinden temel farklılıklar

​
Bir çubuk seviyesi, düz veya silindirik yüzeylerde düzlük, hizalama ve eğimi ölçmek için tasarlanmış kompakt, doğrusal hassas bir araçtır – boşluğun sınırlı veya silindirik iş parçalarının (örn., Borular, makine şaftları) inspeksiyona ihtiyaç duyduğu endüstriyel uygulamalar için idealdir. Storaen’de çubuk seviyelerimizde, yuvarlak yüzeylerde güvenli bir yerleşime ve ince eğimleri (0.02mm/m sapma kadar düşük) tespit etmek için tek bir hassas kabarcık flakonu olan V-yorgun bir tabana sahip sağlam bir dökme demir gövdeye sahiptir. Fakat bir çerçeve seviyesinden nasıl farklıdır? Anahtar ayrımları yıkalım:​

1. Tasarım ve Yapı​

Çubuk seviyesi: taban boyunca V şekilli bir oluk (kavrama silindirik nesneler için kritik) ve bir veya iki kabarcık şişesi (yatay/dikey) ile doğrusal, tek eksenli tasarımı. Hafif ve taşınabilir, sıkı alanlar veya hareket halindeki ölçümler için mükemmel.​

Çerçeve Seviyesi (örneğin, hassas çerçeve seviyesi): Düz düzlemlerde hem yatay hem de dikey ölçümleri destekleyen çoklu işlenmiş çalışma yüzeylerine (ön, arka, üst, alt) sahip dikdörtgen, dört taraflı çerçeve. Karmaşık, çok yüzlü denetimler için daha hantal ama daha çok yönlü.​

2. Ölçüm odağı​

Çubuk Seviyesi: Silindirik hizalama (örn., Takım tezgahı kılavuzlarının, boru kurulumlarının düzlüğünü kontrol etmek) ve tek düzlemli düzlük konusunda uzmanlaşmıştır. V-groove, yuvarlak şaftlarla kararlı temas sağlar ve ölçüm sırasında kaymayı ortadan kaldırır.​

Çerçeve Seviyesi: Makine tabanları, inşaat çerçeveleri veya ağaç işleme masaları gibi büyük düz yüzeylerde çok boyutlu düzlük kontrollerinde (yatay, dikey, kare) mükemmeldir. Dört kenarı karmaşık açı ve hizalama görevleri için referans noktaları sağlar.

​
3. Hassasiyet ve Uygulama Senaryoları​

Her iki araç da yüksek doğruluk (Storaen’de 0.02mm/m standart) sunar, ancak güçlü yönleri farklı kullanım durumlarında yatar:​

Silindirik bileşenler, dar raylar veya kompakt bir aletin gerekli olduğu kapalı alanlarda çalışırken bir çubuk seviyesi kullanın.​
Düz yüzeyleri ölçerken, dik açıları kontrol ederken veya atölyelerde, şantiyelerde veya CNC makine kurulumlarında eşzamanlı yatay/dikey geri bildirimlere ihtiyaç duyarken bir çerçeve seviyesi (özellikle hassas bir çerçeve seviyesi) tercih edin.​

4. Storaen’in her iki kategorideki uzmanlığı​

Storaen’de, engebeli güvenilirlik için çubuk seviyeleri tasarlıyoruz-dökme demir gövdeleri korozyona ve darbeye direnirken, V-grroove mükemmel silindirik uyum sağlamak için hassas öğütme geçiriyor. Premium hassas çerçeve seviye serisi dahil olmak üzere çerçeve seviyelerimiz, eşsiz çok yüzlü doğruluk için uçak sınıfı alüminyum çerçevelere ve çift vital sistemlere sahiptir.​

İster bir çubuk seviyesinin taşınabilirliğine veya bir çerçeve seviyesinin çok yönlülüğüne ihtiyacınız olsun, Storaen’in endüstriyel sınıf araçları, projelerinizin talep edilmesini ve dayanıklılığını sağlar. Uygulamanız için doğru ölçüm çözümünü bulmak için bugün aralığımızı keşfedin.

Yüksek hassasiyetli çubuk seviyesi: 0.02mm/m doğruluk özellikleri

Storaen’de, çubuk seviyesi serimiz, en küçük sapmanın bile proje başarısını etkileyebileceği görevler için tasarlanan endüstri lideri 0.02mm/m doğrulukla hassas ölçümü yeniden tanımlar. Bu spesifikasyon, aletimizin endüstriyel, üretim ve bakım uygulamalarında kritik hizalama standardını ayarlayarak 1 metre uzunluğunda sadece 0,02 mm eğim algıladığı anlamına gelir.​

1. Kalibre edilmiş kabarcık şişe teknolojisi​

Çubuk seviyemizin hassasiyetinin kalbi, genişleme hatalarını en aza indirmek için optik dereceli cam ve sıcaklık stabilize sıvı ile inşa edilmiş titizlikle kalibre edilmiş kabarcık şişesidir. Her bir flakon 3 adımlı bir kalibrasyon işlemine uğrar, bu da yüzey mükemmel yatay veya dikey olduğunda balonun tam olarak merkezde kalmasını sağlar. Bu, dalgalanan ortamlarda bile net, tekrarlanabilir okumalar sağlayarak tahminleri ortadan kaldırır.​

2. Hassas işlenmiş V-yorgun taban​

Çubuk seviyemiz, makine şaftları, borular veya demiryolu kılavuzları gibi silindirik yüzeylerle sorunsuz temas sağlayan mikron düzeyinde toleranslara V şeklinde bir oluk zemine sahiptir. Groove’un 120 ° açısı ve ayna-yüzey yüzeyi (RA ≤ 0.8μm) kayma ve ölçüm tutarsızlıklarını ortadan kaldırır, bu da doğruluğun pazarlık yapılmaz olduğu yuvarlak iş parçalarında düz kontroller için idealdir.

​
3. İstikrarlı performans için sağlam yapı​

Isıl ile tedavi edilen bir dökme demir gövdeye yerleştirilen çubuk seviyemiz, termal genleşmeye ve mekanik strese direnerek -10 ° C ila 50 ° C sıcaklıklar arasında 0.02mm/m doğruluğu korur. Katı çekirdek tasarımı, endüstriyel makinelerden gelen titreşimleri azaltırken, korozif anti emaye kaplaması, sert atölye ortamlarında uzun süreli hassasiyet için kritik olan yağ, soğutucu ve neme karşı koruma sağlar.​

4. Hassasiyetin en önemli olduğu uygulamalar​

CNC takım tezgahı kılavuzlarını hizalamaktan konveyör silindirlerinin veya boru hattı kurulumlarının düzlüğünü doğrulamaya kadar, yüksek hassasiyetli çubuk seviyemiz eşsiz güvenilirlik sağlar. Mühendisler ve teknisyenler 0,02 mm/m derecesine güveniyor:​

Takım Tezgahı Kurulumu: İş parçası kusurlarını önlemek için iş mili hizalamasının sağlanması​
Havacılık ve Uzay Bileşeni İncelemesi: Silindirik Parça Toleranslarının Doğrulanması​
Ağır Ekipman Bakımı: Düzgün çalışma için hidrolik silindir şaftlarının kalibrasyonu​

5. Storaen’in doğruluğa olan bağlılığı​

Her çubuk seviyesi fabrikamızı ISO 17025 standartlarına uygunluğu doğrulayan izlenebilir bir kalibrasyon sertifikası ile terk eder. 0.02mm/m spesifikasyonunun yaşam döngüsü boyunca geçerli olduğunu garanti etmek için her aleti düzlük testi, kabarcık stabilitesi kontrolleri ve sıcaklık döngüsü gibi 12 noktalı kaliteli bir denetime maruz bırakıyoruz.​

Projeniz ölçümler talep ettiğinde, itibarınızı paylaşabilirsiniz, Storaen Bar seviyesini seçin – 0.02mm/m doğruluğunun sadece bir spesifikasyon değil, aynı zamanda uzlaşmadan bir hassasiyet vaadi.

Çubuk seviyesi uygulamaları: Silindirik iş parçalarının ölçülmesi ve v-groov’lar

Endüstriyel ölçümde, çubuk seviyeleri silindirik yüzeyler ve V şeklinde yapıları içeren hassas görevlerde mükemmeldir-uzman tasarımlarının genel araçlardan daha iyi performans gösterdiği roller. Storaen’de, bar seviye serimiz, bu zorlukları eşsiz doğruluk ve güvenilirlik ile ele almak için tasarlanmıştır, bu da silindirik iş parçaları, takım tezgah kılavuzları ve V-brooved bileşenleri ile çalışan profesyoneller için tercih edilen seçimdir.

1. silindirik iş parçası hizalama ve düzlük kontrolleri

Bir çubuk seviyesinin tanımlayıcı özelliği-V-correed taban-yuvarlak yüzeylerle güvenli ve istikrarlı bir arayüz oluşturur, örneğin:

Makine Tezgahı Milleri: CNC iş mili mili veya konveyör silindirleri hizalanırken, Storaen’in çubuk seviyesi, silindirin uzunlamasına ekseni boyunca mikro eğimleri (0.02mm/m kadar düşük) tespit ederek minimum patlama sağlar. V-groove’nin 120 ° açısı ve hassas zemin yüzeyi (RA ≤ 0.8μm), kayma ve ölçüm hatalarını ortadan kaldırarak silindirik geometriye mükemmel bir şekilde uyuyor.

Boru hattı tesisatları: Petrol ve gaz veya endüstriyel boru sistemlerinde, çubuk seviyemiz montaj sırasında boru segmentlerinin düzlüğünü doğrular ve akış verimsizliklerine veya yapısal strese neden olabilecek yanlış hizalamayı önler. Kompakt tasarımı, daha büyük aletlerin ulaşamadığı sıkı kanal alanlarına kolayca uyuyor.

2. V-Groove Bileşen Kalibrasyonu

Armatürler, göstergeler ve demiryolu sistemlerinde ortak olan V ile beslenmiş yapılar, hassas açı ve düzlük kontrollerini gerektirir. Storaen’in bar seviyesi burada mükemmel:

Test V-Groove Kareliği: Seviyenin iki karşıt V-groov’una (örneğin, takım tezgahı slaytlarında) yerleştirmek, açısal sapmaları ortaya çıkarır ve bileşenlerin pürüzsüz doğrusal hareket için doğru bir şekilde eşleşmesini sağlar.
V güdümlü rayları hizalama: Otomatik üretim hatlarında, çubuk seviyemiz V güdümlü rayların mükemmel paralel olmasını sağlar, hareketli arabalarda aşınmayı en aza indirir ve robotik kollar veya malzeme işleyicileri için konumsal doğruluğu korur.

3. Otomotiv hassasiyet görevleri

Toleransların mikron cinsinden ölçüldüğü endüstrilerde:

Otomotiv Montajı: PowerTrain kurulumu sırasında, aletimiz eksantrik mili ve krank millerinin spesifikasyon içinde hizalanmasını sağlayarak satırda maliyetli performans sorunlarını önler.

4. Silindirik ölçümde neden storaen çubuk seviyeleri yol açar?

Çubuk seviyelerimiz bu uygulamalar için üç temel avantajı birleştirir:

Sağlam Dökme Demir İnşaat: Sert atölyelerde etkilere ve termal dalgalanmalara dayanarak yıllarca ağır kullanım boyunca doğruluğu korur.
Optik dereceli kabarcık şişeleri: Düşük ışık koşullarında bile anında, kesin okumalar sağlayın, ölçüm süresini jenerik seviyelere kıyasla% 30 azaltır.
İzlenebilir Kalibrasyon: Her araç, 0.02mm/m doğruluğunun kritik görevler için uluslararası standartları karşılamasını garanti eden ISO 17025 sertifikalı bir raporla birlikte gelir.

İster tek bir şaftı hizalayın veya karmaşık bir endüstriyel kurulumu yönetiyor olun, Storaen’in çubuk seviyesi, tolerans içinde silindirik iş parçalarını ve V-freoved bileşenlerini tutmak için gereken hassasiyet ve dayanıklılığı sağlar. Yuvarlak yüzey ölçümünün benzersiz zorlukları için tasarlanmış araca güven, çünkü üretimde en küçük eğri en büyük farkı yaratabilir.
